振动光纤分为挂网模式及地埋模式，如何安装才能达到有效防护是首要问题，所以针对不同环境，要采用多样的安装方式。

振动光纤分为挂网模式及地埋模式

1.铁网安装

由于铁丝比较软，人体翻越时产生的晃动幅度较大，因此振动光缆可采用水平直线铺设方式，每隔30-40厘米用防紫外线扎带或专用绑扎带将光缆与铁网网格紧密固定，对于此种介质一般围网高度为0-2.5米时，在围网的二分之一处绑扎一道振动光缆即可，如果围网高度为3-4.5米时可采用上下两道铺设的方式，每道振动光缆的位置距离上下端各1米。

二分之一线铺设方式

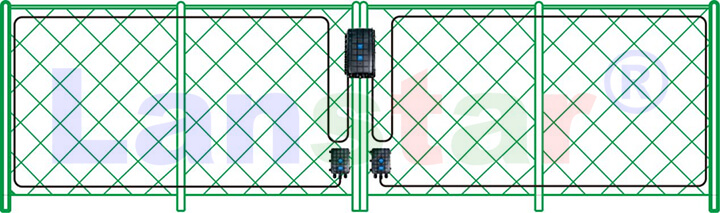

两道铺设

2.铁艺栅栏

在铁艺上铺设光缆时，由于铁艺较硬，应增加振动光缆的数量以保证能可靠地感应到入侵信号。通过分析入侵者翻越围栏的动作特点，建议沿铁艺上半段和下半段的水平铁栏杆各铺设一道振动光缆。在铁艺围栏中，有的铁艺会有水泥支柱，如果支柱的面积不大，铺设光缆时可直接越过支柱敷设。支柱横截面比较大的，容易被入侵者利用这个区域进入，所以对这样的区域必须加以保护。可在支柱顶部安装铁网，铺设光缆时，将振动光缆铺设到该铁网上或在支柱顶端做环绕后引向下一段铁艺。

正常铺设

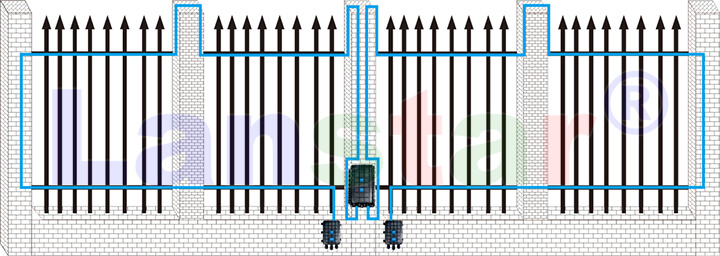

防护加强铺设

（如需提高警戒级别，可在铁艺围栏的中间部分铺设一道或多道振动光缆）

3.地埋安装

振动光缆周界报警设备在一些既没有围墙也没铁艺围栏的场所使用时也可采用地埋方式进行铺设，即将振动光缆铺设在距离地面5-10cm的位置，一般采用直线型多道铺设的方式，每道振动光缆间隔20cm，至少铺设4-6道，即可形成宽度为1.2米的防范区域，当有人进入时即可发出报警提示。

对于草坪下的安装方式，周界探测区域宽度应不小于1.2米，须提高警戒级别，可增加周界探测的宽度。草坪下面的土地应是土质较为硬而紧密的泥土，如果是水分较多，软而松散的土质会吸收振动，造成探测性能下降，需要将光缆绑扎在软铁网上敷设在土层与草坪中间。

在土层的表面沿周界长度方向迂回平行铺设多道光缆振动传感器，光缆振动传感器间隔距离≤30cm，即1.2米宽的区域应平行铺设4或6道光缆振动传感器，如图。光缆振动传感器应平直、紧密地附着在土层表面，可采用Φ5的钢丝折弯成如图所示的线卡子，每隔50cm用线卡子将光缆振动传感器紧压在土层上，但应注意避免因压力过大造成光缆振动传感器形。固定好光缆振动传感器后，将草坪平铺在上面。现场不采用草坪下敷设的方式可以直接埋在土下5-10CM处即可。
